Как сделать гистограмму по таблице. Создаем комбинированную диаграмму в Excel, чтобы объединить два типа диаграмм

Информацию, которая отображается визуально, воспринимать гораздо легче, это доказанный факт. Особенно ярко тенденция отслеживается в разных сравнениях. Ниже мы рассмотрим, как построить диаграмму в Excel по данным таблицы. Это будет пошаговая инструкция без лишней «воды» также затронем ряд сопутствующих вопросов.

Создаем диаграмму

Решать задачу мы будем разными способами, вы же выберете наиболее подходящий. Итак, приступаем.

Гистограмма

Данный тип подойдет тогда, когда нам нужно просто визуально отобразить значения, или сравнить их с другими.

1. Для того чтобы начать создавать диаграмму, изначально следует иметь данные, которые лягут в ее основу. Поэтому, выделяем весь столбик цифр из таблички и жмем комбинацию кнопок Ctrl+C.

1. Далее, кликаем по вкладке [k]Вставка и выбираем гистограмму. Она как нельзя лучше отобразит наши данные.

1. В результате приведенной последовательности действий в теле нашего документа появится диаграмма. В первую очередь нужно откорректировать ее положение и размер. Для этого тут есть маркеры, которые можно передвигать.

1. Мы настроили конечный результат следующим образом:

1. Давайте придадим табличке название. В нашем случае это [k]Цены на продукты. Чтобы попасть в режим редактирования, дважды кликните по названию диаграммы.

1. Также попасть в режим правки можно кликнув по кнопке, обозначенной цифрой [k]1 и выбрав функцию [k]Название осей.

1. Как видно, надпись появилась и тут.

Так выглядит результат работы. На наш взгляд, вполне неплохо.

Сравнение разных значений

Если у вас есть несколько значений, их тоже можно добавить сюда же, так, мы сможем получить отличный материал для визуального сравнения.

1. Копируем цифры второго столбца.

1. Теперь выделяем саму диаграмму и жмем Ctrl+V. Эта комбинация вставит данные в объект и заставит упорядочить их, снабдив столбиками разной высоты.

В программе есть сотни других типов графиков, их можно найти в меню [k]Вставка. Путем проб и комбинаций с каждым нужно разбираться по-отдельности.

Процентное соотношение

Для того чтобы более четко понимать роль различных ячеек нашей таблицы и в целом ее значений, можно сопоставить результаты в виде круговой диаграммы. Причем делать это мы будем с выводом процентного соотношения. Приступаем.

1. Как и в предыдущих случаях копируем данные нашей таблички. Для этого достаточно выделить их и нажать комбинацию клавиш Ctrl+C. Также можно воспользоваться контекстным меню.

1. Снова кликаем по вкладке [k]Вставка и выбираем круговую диаграмму из списка стилей.

Гистограмма в Excel – это способ построения наглядной диаграммы, отражающей изменение нескольких видов данных за какой-то период времени.

С помощью гистограммы удобно иллюстрировать различные параметры и сравнивать их. Рассмотрим самые популярные виды гистограмм и научимся их строить.

Как построить обновляемую гистограмму?

Имеем данные по продажам разных видов молочной продукции по каждому месяцу за 2015 год.

Построим обновляемую гистограмму, которая будет реагировать на вносимые в таблицу изменения. Выделим весь массив вместе с шапкой и кликнем на вкладку ВСТАВКА. Найдем так ДИАГРАММЫ – ГИСТОГРАММА и выберем самый первый тип. Он называется ГИСТОГРАММА С ГРУППИРОВКОЙ.

Получили гистограмму, размер поля которой можно менять. На такой диаграмме наглядно видно, например, что самые большие продажи были по молоку в ноябре, а самые маленькие – по сливкам в июне.

Если мы будем вносить в таблицу изменения, внешний вид гистограммы тоже будет меняться. Для примера вместо 1400 в январе по кефиру поставим 4000. Видим, как зеленый столбец полетел вверх.

Гистограмма с накоплением

Теперь рассмотрим, как построить гистограмму с накоплением в Excel. Еще один тип гистограмм, который позволяет отразить данные в процентном соотношении. Строится она точно так же, но выбирается другой тип.

Получаем диаграмму, на которой можно видеть, что, например, в январе больше продано молока, чем кефира или сливок. А в августе, по сравнению с другими молочными продуктами, молока было продано мало. И т.п.

Гистограммы в Excel можно изменять. Так, если мы кликнем правой кнопкой мыши в пустом месте диаграммы и выберем ИЗМЕНИТЬ ТИП, то сможем несколько ее видоизменить. Поменяем тип нашей гистограммы с накоплением на нормированную. Результатом будет та же самая диаграмма, но по оси Y будут отражены соотношения в процентном эквиваленте.

Аналогично можно производить и другие изменения гистограммы, что мы и сделали:

• поменяли шрифта на Arial и изменили его цвет на фиолетовый;
• сделали подчеркивание пунктирной линией;
• переместили легенду немного выше;
• добавили подписи к столбцам.

Как объединить гистограмму и график в Excel?

Некоторые массивы данных подразумевают построение более сложных диаграмм, которые совмещают несколько их видов. К примеру, гистограмма и график.

Рассмотрим пример. Для начала добавим к таблице с данными еще одну строку, где прописана выручка за каждый месяц. Она указана в рублях.

Теперь изменим существующую диаграмму. Кликнем в пустом месте правой кнопкой и выберем ВЫБРАТЬ ДАННЫЕ. Появится такое поле, на котором будет предложено выбрать другой интервал. Выделяем всю таблицу снова, но уже охватывая и строку с выручкой.

Excel автоматически расширил область значений по оси Y, поэтому данные по количеству продаж остались в самом низу в виде незаметных столбиков.

Но такая гистограмма неверна, потому что на одной диаграмме у нас значатся числа в рублевом и количественном эквиваленте (рублей и литров). Поэтому нужно произвести изменения. Перенесем данные по выручке на правую сторону. Кликнем по фиолетовым столбикам правой кнопкой, выберем ФОРМАТ РЯДА ДАННЫХ и отметим ПО ВСПОМОГАТЕЛЬНОЙ ОСИ.

Видим, что график сразу изменился. Теперь фиолетовый столбик с выручкой имеет свою область значения (справа).

Но это все равно не очень удобно, потому что столбики почти сливаются. Поэтому произведем еще одно дополнительное действие: кликнем правой кнопкой по фиолетовым столбцам и выберем ИЗМЕНИТЬ ТИП ДИАГРАММЫ ДЛЯ РЯДА. Появится окно, в котором выбираем график, самый первый тип.

Получаем вполне наглядную диаграмму, представляющую собой объединение гистограммы и графика. Видим, что максимальная выручка была в январе и ноябре, а минимальная – в августе.

Если, Вы, к примеру, провели социологическое исследование, то Вам нужно будет не только провести его анализ, но и представить наглядно его результат. И сделать это можно с помощью гистограммы. Как построить гистограмму, что нужно для этого? Давайте по порядку.

Следует отметить, что гистограмма является одним из наиболее популярных способов, с помощью которого можно представить информацию о распределении того или иного признака. Для того чтобы построить гистограмму частот (ступенчатая фигура, которая состоит из прямоугольников) нам понадобятся:

• карандаш;
• линейка;
• компьютер или ноутбук;
• программы Microsoft Office.

Строим гистограмму вручную

Изначально нужно понять следующее: признаком в данном случае будет то, что Вы изучаете (отношение людей к чему-либо, некоторые явления, характерные особенности каких-либо процессов). А распределением признака будет совокупность ответов и баллов, полученных от всех участников Вашего исследования. Проще всего построить гистограмму распределения вручную. Нам нужно начертить двумерную систему координат, в которой по оси Y будут расположена частота встречаемости ответов и баллов, а по оси Х – сами баллы и ответы. Теперь нам нужно отметить результаты, которые мы получили, так, чтобы у нас появились вертикальные столбцы, соответствующие отмеченным признакам. А их высота будет определяться частотой встречаемого признака.

Компьютерная гистограмма

Такую же гистограмму можно построить по схожей схеме, но уже на компьютере. К примеру, в программе Microsoft Word, в панели инструментов, выбираем вкладку «Вставка», а уже в ее меню находим «Иллюстрации». Теперь в «Иллюстрациях», нам необходимо отметить «Диаграмма», а затем, в новоявленном окошке, указываем – «Гистограмма». Выбираем нужный вид для диаграммы и нажимаем «Ок». Перед Вами появилось окно с таблицей и в нее нужно внести имеющиеся результаты. А параллельно Вы отметите появление рисунка с гистограммами. Этот рисунок будет видоизменяться по мере появления новых данных, которые Вы будете вводить.

Учитывая, что Вы можете проводить исследование на экспериментальной и контрольной выборках, или вообще, на одной группе, но не единожды, то и на Вашей гистограмме можно все это отобразить посредством легенды и цвета (подпись к гистограмме). Не забывайте, что общий признак для разных групп может быть представлен в виде соседствующих столбцов, которые разняться по высоте. А ответы можно обозначать разными цветами для ясности.

Гистограмма в Excel

1. Перед тем, как построить гистограмму в Excel, нужно запустить саму программу, создать, а затем заполнить таблицу требуемыми данными. Далее необходимо выделить область строк и столбиков, которые будут основой Вашей гистограммы.
2. Теперь нужно выделив любую ячейку нашей таблицы, перейти в меню «Вставка» и выбрать «Диаграмма» или просто нажать на иконку «Мастер программ» расположенной в панели инструментов. Если Вы хотите, чтобы Ваша гистограмма имела автоматические установки (установки по умолчанию), то после того, как выделили ячейку, нужно нажать F11. На отдельном листе появится гистограмма.
3. Далее нам необходимо выбрать из списка типов – «Гистограмма», а в разделе «Вид» указываем ее подтип. Вы можете воспользоваться описанием-подсказкой (нижнее окно), которая может помочь Вам сделать окончательный выбор. Чтобы понять, какой вид будет у нашей гистограммы на основании имеющихся данных, нажимаем «Результат». Если Вам нужно создать пользовательскую гистограмму (комбинация с областями или графиком), то в этом случае переходим в окошко. «Нестандартные» и задаем нужные параметры. Нажимаем «Далее» для продолжения работы.
4. Тень нужно указать четкий диапазон Ваших данных для того, чтобы построить гистограмму. Вся таблица будет использоваться по умолчанию. Выделяем ячейки, информация которых будет отображена в гистограмме. Далее в поле «Диапазон» нужно указать необходимые значения. А затем, воспользовавшись переключателем «Ряды», определяем, какой параметр будем указывать на оси абсцисс – строки или столбцы. И нажимаем «Далее» для дальнейшей работы.
5. Переходим в окно «Параметры диаграммы» и во вкладке «Заголовки» указываем название нашей гистограммы и ее осей, если в этом есть необходимость. Перейдя от одной вкладки в другую, можно сделать рисунок, соответствующий работе, которую он иллюстрирует. Все вносимые Вами изменения отображаются в окне просмотра. Для того, чтобы продолжить работу, опять нажимаем «Далее».
6. Сейчас нам нужно указать редактору нашего Excel, где именно мы хотим разместить гистограмму- на отдельном листе или внедрить ее в рабочий лист. Устанавливаем переключатель в подходящее значение и нажимаем «Готово», тем самым завершая работу.

Очень важно помнить, что перед тем как в экселе построить гистограмму, нужно проверить и проанализировать все имеющиеся данные, и только после этого можно приступать к созданию гистограммы. Внимательность и четкое представление о том, что Вы хотите отобразить, помогут Вам сделать все правильно с первого раза.

Диаграммы нужны для того, чтобы наглядно представить числовые данные. Одно дело рассказать словами, что в классе из 20 человек 3 отличника, 10 хорошистов, а остальные - троечники и двоечники. И совсем другое - нарисовать красивую картинку. Мы подробно рассмотрим работу с диаграммами, потому что они сильно облегчают восприятие информации.

Кнопкой в группе Диаграммы откройте окно Вставка диаграммы (рис. 4.19).

В левой части этого окна приведен список видов диаграмм, а в правой - перечень возможных диаграмм в рамках каждого вида. Самые распространенные виды диаграмм вынесены из этого окна отдельными кнопками на ленту. Начнем с простого. Самая простая диаграмма - круговая. Рассмотрим подробнее пример с учениками в классе. Например, вот такой класс (рис. 4.20).

В нем учатся 3 отличника, 20 хорошистов и 8 троечников. Чтобы изобразить эти данные в виде круговой диаграммы, выделите нарисованную таблицу и выберите этот вид диаграммы в окне, показанном на рис. 4.19, или нажмите кнопку Круговая на ленте. Я выбрала такой вид (рис. 4.21).

И получила то, что показано на рис. 4.22. Диаграмма появляется в небольшом окошке. Это окно вы можете увеличить (уменьшить), просто растягивая его рамку. Можете перемещать диаграмму по листу, «схватив» мышкой за центр окна.

Обратите внимание, что опять появилось новая группа вкладок - Работа с диаграммами , которая содержит три вкладки: Конструктор , Макет и Формат . Эти вкладки доступны только тогда, когда выделена диаграмма. Как только вы перейдете к введению новых данных, вкладки пропадут с ленты.

На рис. 4.22 открыта вкладка Конструктор , и я сразу хочу обратить ваше внимание на группу Расположение и на единственную кнопку в этой группе.

Если вы нажмете кнопку Переместить диаграмму , то увидите такое окно (рис. 4.23).

Как видите, вы можете оставить диаграмму на листе, на котором находится ваша таблица, а можете определить ее на новый лист. Как вам будет удобнее. Хотите посмотреть, как перестраивается диаграмма? Поменяйте числа в ячейках второй строки таблицы - диаграмма будет автоматически перестраиваться, основываясь на новых числах.

Посмотрите, возле диаграммы есть слова Отличники, Хорошисты и Троечники, а также маленькие разноцветные квадратики рядом с ними. Они показывают, каким цветом данная категория обозначена на диаграмме. Такое описание называется легендой . Легенда будет меняться, если вы будете вводить другой текст в первую строку таблицы.

Диаграммы нужны еще и для того, чтобы наглядно показывать зависимость одной величины от другой. Для этого существуют двухмерные диаграммы с двумя осями. Быстро вспоминаем математику за пятый класс: ось Х по горизонтали, ось Y по вертикали.

Например, посадили мы на даче фасоль и каждый день бегаем измерять высоту ростка. Выясняем, что на 5-й день росток был 10 см, на 10-й день - 20 см, а на 15-й день - 30 см. И теперь нам нужно наглядно показать зависимость высоты ростка от количества прошедших дней.

Сейчас мы с вами рассмотрим точечную диаграмму. Она лучше всего подходит для случая, когда по осям Х и Y откладываются числа. Вводим данные, приведенные выше, в таблицу, выделяем их и вставляем диаграмму (рис. 4.24).

Рис. 4.24. Точечная диаграммаРис. 4.24. Точечная диаграмма

Как обычно, появилось несколько дополнительных вкладок. На рис. 4.24 открыта вкладка Макет , ее и рассмотрим. Только не по порядку.

Подписи диаграммы

Данная группа позволяет подписать все величины и оси.

Оси диаграммы

В этой группе есть такие команды.

• Оси - при щелчке на этой кнопке появляется список осей диаграммы. Вы можете выбрать нужную ось и настроить некоторые ее параметры с помощью раскрывшегося подменю. Обратите внимание: в этом подменю есть пункт Дополнительные параметры . При его выборе откроется окно, в котором вы можете разукрасить ось как хотите.
• Сетка - для наглядности в случае сложных графиков можно включить сетку по выбранной оси. Кстати, тут тоже есть в меню строка Дополнительные параметры. Если вы в душе художник, то вам будет где развернуться.

А теперь о других группах вкладки Макет.

• Текущий фрагмент . Позволяет выбрать из раскрывающегося списка любой фрагмент диаграммы, в результате чего он будет выделен. А потом вы можете отдельно отформатировать этот фрагмент. Если увлечетесь и захотите вернуть все как было, в вашем распоряжении кнопка Восстановить стиль .
• Вставить . В диаграмму можно вставить рисунок, фигуры или надпись. Зачем? Для наглядности или просто для красоты.
• Фон . Позволяет выделить фон области построения. Область, где находится график, будет выделена выбранным вами цветом.
• Анализ . Если вам когда-нибудь понадобится проанализировать свой график - идите сюда. В подробности вдаваться не буду, там много математики. Скажу, что в случае с ростком фасоли график получился прямой линией и анализ показал, что это линейная зависимость.

Я напомню, что мы рассмотрели случай, когда нужно показать зависимость одной величины от другой, причем и одна и вторая величина выражается числом. Я описала точечную диаграмму, а можно было еще использовать пузырьковую, там вместо точки на графике большой пузырек.

А теперь представьте, что у вас не один росток, а два. И вы хотите нарисовать два графика. Для начала, конечно, нужно вбить новые данные в таблицу (рис. 4.28).

И, казалось бы, самый очевидный вариант для того, чтобы программа нарисовала новые графики, - выделить новую таблицу и попросить нарисовать новую диаграмму. Но… может получиться совсем не то, что хотелось. Вернемся к вкладке Конструктор группы вкладок Работа с диаграммами . В группе Данные нажмите кнопку Выбрать данные , появится окно (рис. 4.29).

Это очень важная кнопка. С помощью этого окна вы можете указать, что именно откладывать по горизонтальной, а что по вертикальной оси. Нам нужно добавить еще один график, то есть еще один ряд или еще одну легенду (так они называются в программе).

Значит, в левой части окна щелкаем на кнопке Добавить (рис. 4.30).

В появившееся окно не нужно вбивать данные вручную, достаточно выделить нужные ячейки или диапазон ячеек в таблице. Имя нового ряда - Длина второго ростка. Абсолютный адрес ячейки вы видите в поле Имя ряда. В поле Значения - диапазон ячеек, содержащих числа в третьей строке. Жмите ОК. (Помните, мы говорили о том, как сделать так, чтобы на графике появилась легенда? Именно с помощью окна Выбор источника данных вы можете определить, в какой ячейке будет имя ряда.)

После этого окно Выбор источника данных будет выглядеть, как показано на рис. 4.31.

Теперь можно изменить данные рядов (графиков), удалить любой график, добавить еще один график. В правой части окна (см. рис. 4.31) вы можете поменять данные, которые откладываются по оси Х. Сейчас по оси Х у нас откладываются данные, расположенные в первой строке. Если захотите, чтобы на их месте были другие данные, жмите кнопку Изменить в правой части, которая называется Подписи горизонтальной оси. Итак, рассматриваем новую диаграмму (рис. 4.32).

У нас теперь два графика и две легенды - Длина ростка и Длина второго ростка. На вкладке Макет в группе Подписи я нажала кнопку Таблица данных . И эта таблица высветилась на экране.

У кнопки Таблица данных есть меню. Вы сможете задать, показывать таблицу данных с ключами легенды или без них. Разница заключается в том, что рядом с легендой в таблице появится кусочек графика. Сразу будет видно, что Длина ростка - красный график, а Длина второго ростка - синий. Я это изобразила на рис. 4.32. Вам придется верить мне на слово или ждать, когда компьютерные самоучители будут делать с цветными иллюстрациями.

Хочу обратить ваше внимание еще на один тип графика - График с накоплением. Вы можете выбрать его в группе График в окне, которое появляется при нажатии кнопки Изменить тип диаграммы в группе Тип вкладки Конструктор . Посмотрите на рис. 4.33. Первая строка и соответственно первый график - зарплата. Чья-то зарплата в условных тугриках. Вторая строка таблицы - доходы вне зарплаты в тех же тугриках.

Рис. 4.33. График с накоплением

Первый график будет просто показывать зарплату. А вот второй будет графиком с накоплением, он будет отображать сумму первого и второго графиков, то есть программа сама нарисует суммарный доход. Чтобы не возникало лишних вопросов, с помощью кнопки Выбрать данные я изменила имя ряда второго графика. Оно находится в ячейке А3, и поэтому график называется Общий доход.

В диаграммах с накоплением каждая следующая линия (фигура) - это сумма всех предыдущих. Естественно, применять такие диаграммы можно только там, где нужно просуммировать несколько диаграмм.

Следующий тип диаграммы - гистограмма . Ее очень удобно использовать, когда нужно что-то с чем-то сравнивать. В гистограмме можно «включить» третье измерение, сделать ее объемной. Например, смотрите, как можно сделать в нашем случае, чтобы сравнить длину первого и второго ростков (рис. 4.34).

Наглядно. Просто. В легенде виден цвет столбца, который отвечает за каждый росток. Вы можете менять стиль гистограммы - она может быть объемной, пирамидальной, цилиндрической, с накоплением, с группировкой… Вернемся к вкладке Конструктор . Отдельно хочу рассказать о кнопке Строка/столбец группы Данные. Она меняет местами строки и столбцы в таблице Exсel, в которую вы ввели данные для диаграммы. Рассмотрим пример. На диаграмме на рис. 4.35 показан рост троих детей - Маши, Миши и Паши.

В легенде показано, какого цвета столбик отвечает за какого ребенка. Обратите внимание: у нас трое детей и четыре месяца, в течение которых им мерили рост. Основной параметр - месяц. Он показан на горизонтальной оси. Названия строк отложены по оси Х, названия столбцов указаны в легенде. При нажатии кнопки столбцы и строки в таблице меняются местами (рис. 4.36). Теперь названия столбцов отложены по оси Х, а названия строк будут записаны в легенде.

Сейчас в легенде подписан не ребенок, а месяц. Три ребенка «отложены» по горизонтальной оси, и на каждого ребенка отведено по четыре столбика. Каждый столбик соответствует месяцу - цвет виден в легенде. Основной параметр в данном случае - ребенок.

Если у вас еще не совсем зашел ум за разум, то предлагаю вам рассмотреть вкладки для работы с диаграммами дальше самостоятельно. Там остались группы Макеты диаграмм и Стили диаграмм на вкладке Конструктор, а также вкладка Формат. Они предназначены для украшения. Я надеюсь, что понятно объяснила основные приемы работы с диаграммами, и если вам придется с ними столкнуться, вы не испугаетесь, а успешно справитесь со всеми трудностями.

Созданные в Excel диаграммы и гистограммы используются для сравнения величин, отслеживания изменения той или иной величины во времени.

Общие сведения и понятие диаграммы и гистограммы.

Диаграмма – это некоторая зависимость одной величины от другой. Для удобства существуют несколько типов диаграмм. К ним относятся: гистограммы , графики , круговые , линейчатые , точечные , с областями и другие.
Гистограмма – это тип диаграммы , позволяющий отразить изменение величины в зависимости от других условий (например, времени), в виде прямоугольников одной площади. Высота прямоугольников пропорциональна размерности сравниваемой величины.

На данной гистограмме приведено изменение дохода предприятия за период времени от января 2013 и до декабря 2014 года.

Создание гистограммы.

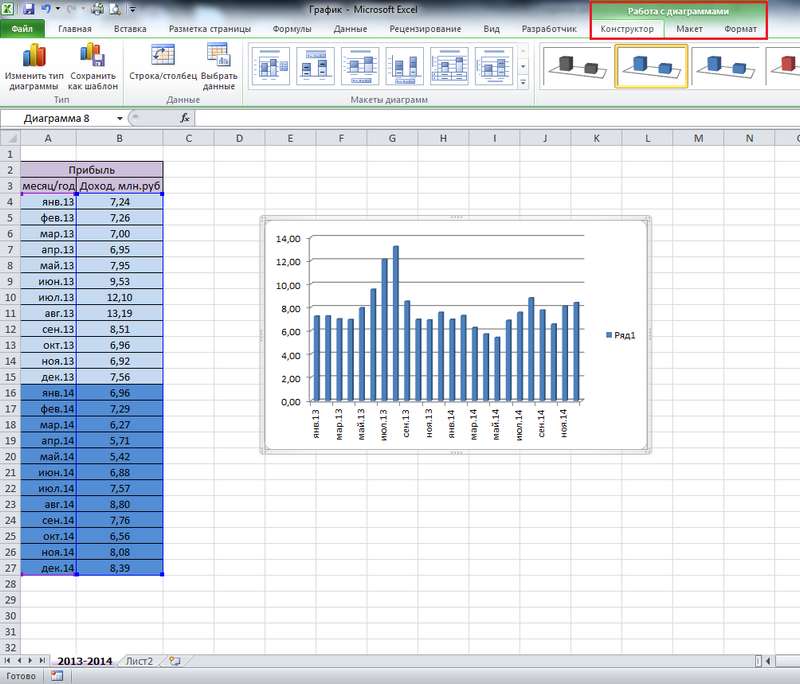

Для того, чтобы создать гистограмму на основе существующих значений, необходимо перейти во вкладку «Вставка», выделить диапазон значений для создания гистограммы и выбрать из перечня диаграмм «Гистограмму».

Обратите внимание, что выделяемая область не захватывает название таблицы со значениями, а только непосредственно значения! Также необходимо обратить внимание на то, что в данном случае числовые значения, которые должны располагаться по оси ординат (вертикальная ось), следует вносить во вторую (правую) колонку таблицы значений, а значения, располагающиеся по оси абсцисс (горизонтальная ось) – в первую (левую) колонку. Иначе вы получите неверную картину. Для примера, мы поменяли местами колонки и вот, что из этого получилось.

Таким образом, даже большие значения визуально отражены меньше, то есть информация представлена некорректно.

Изменение оформления диаграммы (гистограммы)

Гистограмма может быть стандартной, как на картинке, т.е. синей на белом фоне, но можно и изменить оформление, сделав ее яркой, красочной и привлекающей внимание (то, чего, чаще всего, и нужно добиться с помощью диаграмм).
Так, для того, чтобы изменить оформление, нужно кликнуть в любом месте на поле с диаграммой. После этого появится меню для работы с диаграммами, в котором можно задать все параметры, начиная от наличия/отсутствия подписей осей и заканчивая цветом графических элементов самой диаграммы. На вкладке «Конструктор» можно изменить цвет диаграммы, как показано на экране.

Можно изменить макет диаграммы, в зависимости от того, как вы хотите расположить свои данные на диаграмме.

Сейчас используется последний вариант, т.к. достаточно много данных и для того, чтобы не загромождать гистограмму, непосредственно значения не отображаются, а указан лишь диапазон, по которому можно судить о величине в тот или иной промежуток времени. Если мы выберем второй вариант, то на диаграмме будут отражаться точные значения, указанные в таблице, однако воспринимать такую информацию будет достаточно сложно.

Для примера, вот, как это будет выглядеть.

В строке «Название диаграммы» можно указать название таблицы значений, например, или любое другое на Ваше усмотрение.
На вкладке «Макет» можно изменять/удалять размещение названия диаграммы, осей, легенды (слово «ряд 1» на предыдущих примерах), подписей и таблицы данных, сетки.
На вкладке «Формат» можно изменять оформление поля диаграммы и, в целом, вносить те же изменения, что и в стилях WordArt. Так, например, на картинке показан выбор фона из предложенных вариантов оформления, однако этим не ограничивается, т.к. Вы всегда можете выбрать свой цвет контура или фона из палитры, а также сделать необходимый угол или объем, настроив все это самостоятельно. Для этого нужно выбрать необходимый цвет, кликнув на «Заливка фигуры», «Контур фигуры». Для изменения объема или угла поворота диаграммы – «Эффекты фигур».

Цвет и стиль текста меняется в меню «Стили WordArt».

Создание графиков

График – та же зависимость одной величины от другой, но представленная в виде точек, соединенных между собой линией. Точки могут быть видны или линия может быть ровной и сплошной.
Создание и оформление графика аналогично гистограмме. Вкладка «Вставка» -> выделяем таблицу с данными -> «График».

Есть нюанс в создании поверхностной диаграммы (она в разделе «Другие диаграммы»). Для ее создания необходимо два диапазона значений, зависимых от времени, например. Этот тип диаграмм удобен при сравнении, к примеру, плановых величин с фактическими.

Биржевые диаграммы

Биржевые диаграммы – это графики, позволяющие отследить статистику изменения заданной величины (цены на акции, погодные условия в течении времени и т.п.). Таким образом, данный тип диаграмм позволяет прогнозировать вероятное изменение величины в большую или меньшую сторону. В Excel есть четыре типа биржевых диаграмм: с тремя, четырьмя и пятью рядами значений. Самое главное в биржевой диаграмме – это правильная последовательность данных в рядах. Последовательность значений ряда можно увидеть, наведя курсор мыши на соответствующую иконку диаграммы.

Для примера разберем биржевую диаграмму для промежутка времени от 12.00 до 15.00. Важно, при построении такой диаграммы, - формат данных. То есть, ячейки, в которых указано время, должны быть в формате времени, соответственно, ячейки, в которых указаны значения цен, должны быть в числовом формате.
Также есть такой нюанс – при указании формата времени в самой диаграмме, необходимо поставить галочку «Связь с источником». Для этого необходимо дважды кликнуть мышкой на ряду с временем (горизонтальная ось), перед нами открывается меню формата оси, в нем мы выбираем подпункт «Число», задаем формат времени и внизу ставим галочку возле указанного выше пункта. Это был пример для отслеживания статистики изменения цен на бирже.

Далее, я приведу пример использования данного типа диаграмм для построения изменения температуры в течении года. Для этого мы возьмем первый тип биржевых диаграмм, т.к. у нас только три ряда значений – максимальное значение, минимальное и среднее.

При построении, мы выделяем все четыре столбца (т.е. в т.ч. столбец с месяцами), а на диаграмме мы будем видеть только три значения.

В общем, подводя итоги, надо сказать, что любая диаграмма подразумевает наличие диапазона значений, а также зависимости одних величин от других. Разница лишь в том, сколько этих значений и как вы хотите их представить. Так, например, круговая диаграмма больше подходит для небольшого количества значений, т.к. иначе разница будет не так заметна, как хотелось бы. Линейчатая диаграмма аналогична гистограмме, только повернута на 900 . Точечная аналогична графику, только вместо ровной сплошной линии, у вас будут точки, соединенные линией. Таблица со значениями создается произвольно, то есть, нет каких-либо строгих правил по ее оформлению (единственное – очередность столбцов со значениями, о которой говорилось выше). Исключение составляют только биржевые диаграммы, где важна последовательность значений.

В этом видео показано как создать диаграммы, гистограммы в Excel:

Рекомендуем смотреть видео в полноэкранном режиме, в настойках качества выбирайте 1080 HD , не забывайте подписываться на канал в YouTube , там Вы найдете много интересного видео, которое выходит достаточно часто. Приятного просмотра!
